BOX-CULVERT (MARCOS)

Los prefabricados de hormigón armado de la línea Box-Cuvert que consisten en cajas-túnel cerradas enterradas que se utilizan tanto para galerías técnicas como para canalizaciones hidráulicas o en la construcción de pasos inferiores o agrícolas para el tránsito de vehículos.

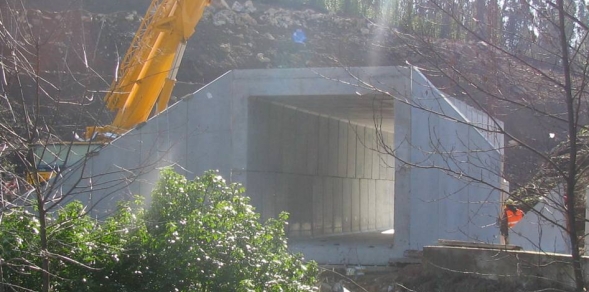

Los Box-Culvert (Marcos) son estructuras autoportantes enterradas, de sección rectangular hueca, y que pueden estar compuestas por piezas monolíticas, o por dos piezas superpuestas. Su sencillo sistema de encaje de unas piezas con otras permite ejecutar con rapidez pasos para animales, pasos inferiores peatonales, canalizaciones hidráulicas, colectores de drenaje y galerías técnicas (electricidad, agua, gas, telecomunicaciones, etc.). Tiene unas características de rendimiento y resistencia que garantizan una larga vida útil.
La versatilidad de estas estructuras las hace cada vez más una opción donde resistencia, durabilidad, y coste son de primordial importancia.

Su uso tiene ventajas sustanciales con respecto a otras soluciones, de las cuales destacan:

• Su adaptabilidad a las necesidades de obra ya sea en sección, nivel de soterramiento, sobrecargas, etc;

• Rápida ejecución y puesta en carga, que supone una reducción de costes;

• Mejora de las condiciones de trabajo y seguridad en el trabajo con respecto a la rapidez y sencillez de los procesos de montaje;

• Mayor durabilidad debido al control de calidad asociado a la producción;

• Producto con marca CE en conformidad con la norma EN 14844:2006 + A2:2011;

• Etc.

La junta entre módulos se realiza por encaje machi-hembrado, pudiendo ser ésta elástica o rígida en función de los materiales de relleno y sellado que se empleen.

Con una amplia gama de Box-Culvert (Marcos), que va desde una sección de 1,00 x0, 50 m2, hasta la máxima estándar de 5,00×5,00 m2, junto con un equipo técnico especializado que realizan un estudio pormenorizado de cada caso, Farcimar es capaz de responder en las situaciones más específicas y variables donde sean aplicados estos productos.

Es decir, Farcimar tiene la capacidad de dimensionar y producir estructuras para satisfacer requisitos de aplicación y condiciones de carga específicas.

DIMENSIONADO

La verificación de los Estados Límite es realizada con programas de cálculo desarrollados internamente, debidamente testados, y cumpliendo las combinaciones aconsejadas en la legislación en vigor.
Los condicionantes de cálculo obedecen a las restricciones definidas por el proyecto o por el cliente teniendo en cuenta las condiciones de uso en special en cuanto a niveles de soterramiento y sobrecargas asociadas.

CARACTERÍSTICAS TÉCNICAS

Hormigón
• Resistencia mínima- C30/37;
• Dimensión máxima del árido – 22 mm;
• Tipo de consistencia del hormigón – S1;
• Clase de contenido de cloruros – Cl 0,10 (Cl-• Clase de exposición – en conformidad con los requisitos legales;

Acero
• En redondos y malla electrosoldada A500 NRSD y/o A500 ERRecubrimiento de armaduras – de acuerdo con la clase de exposición.

PRODUCCIÓN

Farcimar tiene sistemas de producción versátiles, lo que le proporciona una enorme capacidad para producir elementos de prácticamente cualquier sección, siempre que sea técnicamente factible.

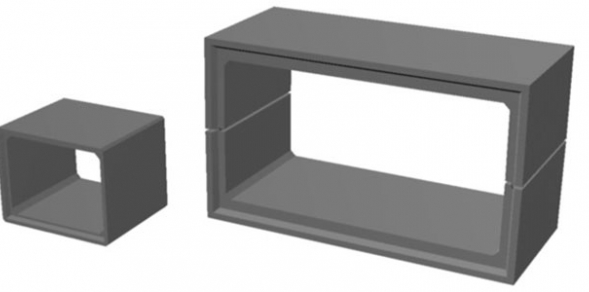

Hay dos tipos de procesos de producción que FARCIMAR proporciona para la fabricación de las Box-Culvert (Marcos), por piezas monolíticas o la de dos piezas en “U”, superpuestas.

Las primeras se producen en un proceso de moldeo automático muy similar a la utilizada en la fabricación de tubos de hormigón, que le proporciona su carácter monolítico con un acabado rugoso resultado de la retirada del molde aún con el hormigón fresco, sólo posible por las potentes vibraciones generadas por la maquinaria utilizada, lo que permite obtener piezas de alta resistencia y precisión.

Las piezas en “U” se producen mediante un proceso que llamamos de moldeado manual, en moldes de gran resistencia que permiten la fabricación de piezas de alta calidad y precisión presentando una superficie bastante lisa, que sirve de conexión entre las distintas partes, superiores e inferiores, controlada y garantizada por un sistema de montaje machiembrado.

CALIDAD

Tras la implementación de la norma armonizada de referencia y la posterior auditoría por parte de la entidad SGS, a principios del año 2010, se atribuyó a FARCIMAR el certificado de Marca CE en el control de producción en fábrica de Box-Culverts por el cumplimiento de los requisitos de la Norma Armonizada EN 14844 : 2006 + A2: 2011.

El dimensionado, producción y control de elementos prefabricados cumpliendo la norma armonizada, asociados a la versatilidad y robustez de los equipos de producción manejados por experimentados equipos operativos, permite la producción de piezas de alta calidad y precisión con la máxima rentabilidad.

MONTAJE

Cuando desee, más allá del proyecto de Box-Culvert (Marcos), de la fabricación y del transporte de elementos prefabricados, Farcimar le ofrece realizar el montaje en obra, y ejecutar tanto la base de apoyo como el sellado de juntas entre los elementos.

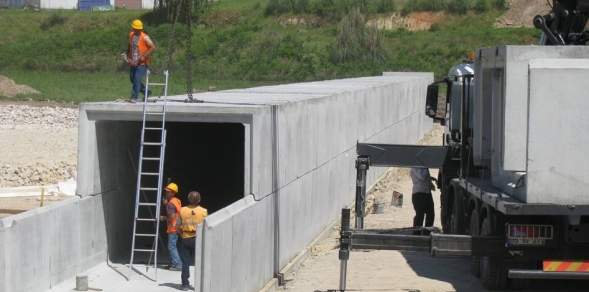

El proceso de montaje en obra de la Box-Culvert (Marcos) prefabricada de hormigón, que como hemos mencionado anteriormente puede ser llevado a cabo por Farcimar, consiste en las siguientes fases:
• Apertura de zanjas y nivelado de cotas;
• Preparación de base de apoyo generalmente de hormigón (de limpieza);

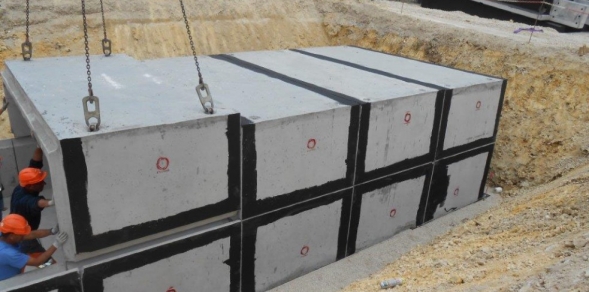

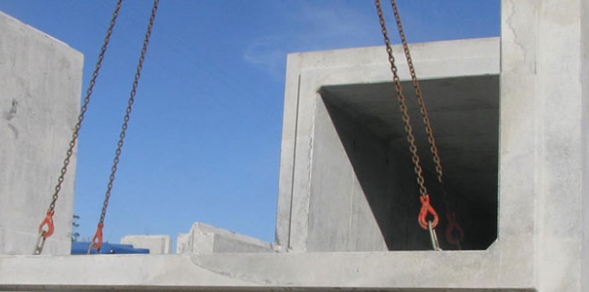

• Colocación de las piezas con una grúa (rendimientos diarios muy altos, variables en función de la sección de las Box-Culverts (Marcos) y de la dimensión de las piezas);

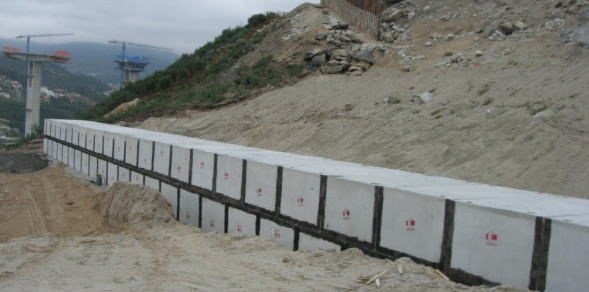

• Sellado de juntas de acuerdo con el proyecto;
• Ejecución de sistemas de drenaje definidos y de rellenos laterales y superior.
